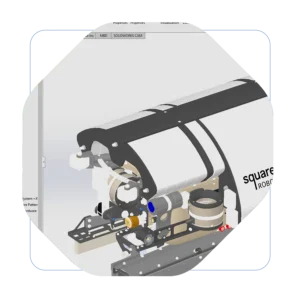

مدل سازی سه‌بعدی و طراحی صنعتی

✔ ما درک می‌کنیم، اگر درست متوجه خواسته شما نباشیم، هم هزینه و هم وقت تلف شده است. شما به دنبال یک طراحی صنعتی هستید که صرفاً «زیبا» نباشد؛ طراحی‌ای می‌خواهید که در عمل، در خط تولید و در استفاده واقعی کار کند و بعد از تحویل، باعث دردسر نشود.

نقشه و مدل صنعتی وقتی روانه‌ی تولید می‌شود باید هم عملکرد فنی مورد انتظار را داشته باشد و هم سازگار با فرآیند تولیدی که قرار است شما از آن استفاده کنید. بنابراین وقتی با شما همکاری می‌کنیم، اول از همه زمان می‌گذاریم تا دقیقاً بفهمیم قطعه چه کاری باید انجام دهد، کجا نصب می‌شود، چه ابعاد یا ویژگی‌هایی برایتان بحرانی است و در چه محیطی کار خواهد کرد.

برای ما تنها مدل سه‌بعدی کافی نیست؛ هدف ما این است که از مدل به فایل‌های قابل تولید برسیم. به همین دلیل طراحی را با دیدِ قابلیت ساخت انجام می‌دهیم؛ یعنی فرم، ضخامت‌ها و جزئیات را طوری تعریف می‌کنیم که تولید، مونتاژ و کنترل کیفیت برای شما ساده و کم‌هزینه باشد. اگر شما ساخت با تزریق پلاستیک را در نظر دارید، طراحی‌مان تفاوت‌هایی با طراحی مناسب برای پرینت سه‌بعدی یا CNC خواهد داشت و این تطبیق از همان ابتدا در کار لحاظ می‌شود.

اولین پرسش ها پیش از مدل سازی سه‌بعدی و نقشه کشی صنعتی احتمالا چنین خواهند بود:

• بار مکانیکی آیا قطعه شما تحت بار استاتیک است (مثل یک براکت نگهدارنده) یا بار دینامیک (مثل یک گیره snap-fit که هزاران بار باز و بسته می‌شود)؟ نیروی وارده چقدر است؟ ۵ نیوتن؟ ۵۰ نیوتن؟ این عدد مشخص می‌کند که آیا نیاز به آنالیز FEA داریم یا نه – Finite element analysis نوعی آنالیز است که میزان استرس را تا حد مناسبی پیشبینی می‌کند.

• دمای محیط چقدر است؟ اگر قطعه در کنار یک موتور یا تحت نور مستقیم خورشید قرار می‌گیرد، پلاستیک‌هایی مانند PC-ABS یا PA66-GF را پیشنهاد می‌کنیم که Tg بالاتری دارند. اگر با روغن یا مواد شیمیایی تماس دارد، به جدول مقاومت شیمیایی متریال‌ها رجوع می‌کنیم.

• تلرانس‌های حیاتی کدام ابعاد قطعه برای عملکرد آن واقعاً مهم هستند؟ مثلاً اگر قطعه شما یک بوش است که باید روی یک شفت ۱۰ میلی‌متری mount شود، می‌دانیم که قطر داخلی باید با تلرانس H7 طراحی شود، در حالی که سایر ابعاد می‌توانند تلرانس عمومی ±۰.۳ داشته باشند

• حجم تولید چقدر است؟ آیا ۱۰۰ قطعه می‌خواهید یا ۱۰۰,۰۰۰؟ برای تولید کم، طراحی را برای CNC machining یا پرینت سه‌بعدی بهینه می‌کنیم. برای تولید انبوه، Design for Injection Molding اعمال می‌شود که شامل draft angle ها، uniform wall thickness و gate location می‌شود.

• موارد مهم دیگر شامل گزارش DFM، زاویه خروج از قالب، محاسبه stress concentration، مستند سازی و دسته بندی فایل ها و…

همانطور که مشخص است، در مسیر طراحی، ما با شما همراهیم تا ابعاد بحرانی، تلورانس‌ها و نکات عملکردی را با زبان مهندسی مشخص کنیم. خروجی کار برای شما شامل فایل‌های استاندارد مورد استفاده تولیدکنندگان خواهد بود تا بتوانید بی‌دغدغه مدل را به تولیدکننده یا تامین‌کننده منتقل کنید. اگر لازم باشد، بررسی‌های مهندسی پایه مانند تحلیل‌های ساده استاتیکی یا بررسی‌های DFM را انجام می‌دهیم تا خیالتان از عملکرد و ساخت‌پذیری راحت باشد. همچنین، تعداد مشخصی دور اصلاح در قرارداد مشخص می‌شود تا از هزینه‌های پنهان جلوگیری شود و بدانید در هر مرحله چه انتظار زمانی و کیفی دارید.

✔ در رابطه با مالکیت فنی و قرارداد کاری، گروه تیما شفاف عمل می‌کند. مطابق رویه‌های قراردادی مرسوم در ایران، انتقال مالکیت فایل‌های طراحی معمولاً با تعیین و تسویه مالی در قرارداد انجام می‌شود؛ به این معنی که پس از تکمیل و دریافت پرداخت نهایی، مالکیت فایل‌های نهایی به شما منتقل می‌شود مگر اینکه توافق دیگری داشته باشیم. اگر برایتان مهم است که اطلاعات پروژه محرمانه بماند یا می‌خواهید از افشای طراحی جلوگیری کنید، می‌توانیم قرارداد عدم‌افشای اطلاعات (NDA) را پیش از شروع کار امضا کنیم. البته باید به صورت دقیق و با تعریف روشنِ دامنه‌ی اطلاعات محرمانه و مدت زمان اجرا تنظیم شوند.

موضوع حق تکثیر و حقوق مالکیت معنوی نیز برایمان روشن است. نقشه‌ها، رندرها و مستندات فنی به‌عنوان آثار فکری تحت حمایت قانون قرار دارند و اگر بخواهید مالکیت کامل این آثار به شما منتقل شود، این موضوع در قرارداد صراحتاً ذکر خواهد شد. در صورتی که طراحی شما واجد اصالت و نوآوری لازم باشد و نیاز به حفاظت رسمی داشته باشید، امکان بررسی و پیگیری ثبت طرح صنعتی یا اختراع در مراجع مربوطه وجود دارد که می‌تواند برای گرفتن حق انحصاری و قدرت پیگیری حقوقی مفید باشد.

برای جلوگیری از اختلافات بعدی، همه جزئیات اجرایی را به زبان ساده و روشن در قرارداد می‌نویسیم، تعریف دقیق خدمات، فرمت‌های تحویلی، زمان‌بندیِ مراحل، تعداد دورهای اصلاح مشمول قرارداد، و معیارهای پذیرش کار. اگر خواستید، شرط حل اختلاف از طریق داوری یا مرجع قضایی مشخص می‌شود تا در صورت بروز اختلاف روند مشخص و کوتاهی وجود داشته باشد؛ این رویکرد در ایران معمول و کارآمد است و باعث شفاف شدن انتظارات طرفین می‌شود.

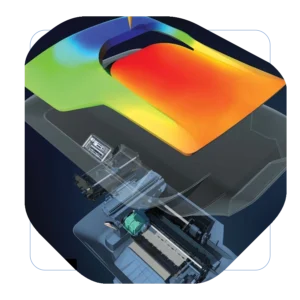

آنالیز مولدفلو | Moldflow analysis

✔ درک عمیق از فرآیند قالب‌گیری، فقط یک امتیاز مثبت+ نیست. ما واژه “قالب گیری” را برای تزریق و ساخت درست پلاستیک در نظر می‌گیریم، و واژه “قالبسازی” را به ساختن قالب محدود می‌دانیم، زیرا توضیح دادن را برایمان راحت تر می‌کند.

مقدمه

زمانی که یک قطعه پلاستیکی را طراحی می‌کنیم و قصد داریم آن را به تولید انبوه برسانیم، اولین سؤال اساسی این است که:

• آیا این قطعه در عمل به خوبی قالب‌گیری می‌شود یا خیر؟
• آیا پلاستیک مذاب به تمام نقاط قالب می‌رسد؟
• آیا پس از خنک شدن تاب برمی‌دارد؟
• آیا در نقاطی ضعیف می‌شود یا خطوط جوش ناخواسته ایجاد می‌گردد؟

پاسخ به این سؤالات پیش از ساخت قالب واقعی، می‌تواند مقدار زیادی هزینه و ماه‌ها زمان را برای شما صرفه‌جویی کند. در اینجا است که آنالیز مولدفلو وارد عمل می‌شود و به عنوان یک دستیار هوشمند، تمام فرآیند تزریق پلاستیک را شبیه‌سازی می‌کند.

آنالیز مولدفلو یک نرم‌افزار مهندسی به کمک کامپیوتر است که قادر است رفتار پلاستیک مذاب را از لحظه ورود به قالب تا لحظه خروج قطعه نهایی به طور دقیق پیش‌بینی کند. این ابزار قدرتمند به مهندسان تیما این امکان را می‌دهد که قبل از سرمایه‌گذاری روی ساخت قالب گران‌قیمت، تمام جنبه‌های فرآیند تولید را مورد آزمایش قرار دهند و بهینه‌سازی‌های لازم را انجام دهند. تصور کنید که می‌توانید بار فرآیند تزریق را در دنیای مجازی تکرار کنید، هر بار پارامترها را تغییر دهید، موقعیت دریچه‌ها را جابجا کنید، نوع مواد را عوض کنید و نتایج را ببینید، همه اینها بدون اینکه حتی یک گرم پلاستیک واقعی مصرف کنید.

مرحله اول، پرشدن

سفر قطعه شما با مرحله پرشدن آغاز می‌شود. در این مرحله، پلاستیک مذاب که در دمای بسیار بالا و حالت سیال قرار دارد، از طریق دریچه‌های تزریق وارد حفره قالب می‌شود. این به ظاهر ساده است، اما در واقعیت یکی از پیچیده‌ترین مراحل فرآیند قالب‌گیری است. پلاستیک مذاب همانند رودخانه‌ای است که در مسیری پر از پیچ و خم جریان می‌یابد، با این تفاوت که این رودخانه در حال خنک شدن است و ویسکوزیته آن لحظه به لحظه در حال تغییر است.

آنالیز مولدفلو در این مرحله نشان می‌دهد که پلاستیک چگونه حرکت می‌کند و آیا به تمام نقاط قالب می‌رسد یا خیر. اگر سرعت جریان در نقطه‌ای کند باشد، پلاستیک ممکن است قبل از رسیدن به آنجا سرد شده و منجمد شود، که به آن شات ناقص می‌گویند. از طرف دیگر، اگر سرعت بیش از حد باشد، ممکن است جریان آشفته شود و حباب‌های هوا به دام بیفتند. این حباب‌های هوا نه تنها باعث ایجاد حفره در قطعه می‌شوند، بلکه می‌توانند موجب سوختگی سطحی و کاهش استحکام قطعه نیز بشوند.

یکی از چالش‌های مهم در مرحله پرشدن، شناسایی خطوط جوش است. زمانی که دو جبهه پلاستیک مذاب از مسیرهای مختلف به یکدیگر می‌رسند، در محل برخورد آنها خط جوش ایجاد می‌شود. این خطوط جوش معمولاً نقاط ضعیف ساختاری قطعه هستند و اگر در محل‌های حساس قرار بگیرند، می‌توانند باعث شکست قطعه در حین استفاده شوند. آنالیز مولدفلو دقیقاً مکان این خطوط جوش را نشان می‌دهد و به شما این امکان را می‌دهد که با تغییر موقعیت دریچه‌ها یا افزودن دریچه‌های جدید، این خطوط را به مناطق کم‌استرس قطعه منتقل کنید.

علاوه بر این، آنالیز پرشدن به شما می‌گوید که چه زمانی قالب کاملاً پر می‌شود. این اطلاعات برای تعیین زمان چرخه تولید بسیار مهم است، چرا که هر ثانیه در تولید انبوه به معنی هزینه است. اگر بتوانید زمان پرشدن را حتی یک ثانیه کاهش دهید، در تولید میلیونی این قطعه، صرفه‌جویی قابل توجهی خواهید داشت.

مرحله دوم، بسته بندی

اما سفر قطعه شما با پر شدن قالب به پایان نمی‌رسد. پس از اینکه حفره قالب کاملاً پر شد، مرحله بسته‌بندی آغاز می‌شود. در این مرحله حیاتی، فشار بیشتری به پلاستیک مذاب اعمال می‌شود تا مواد بیشتری به داخل قالب تزریق شود. ممکن است این کار بیهوده به نظر برسد، چرا که قالب قبلاً پر شده است، اما در واقع دلیل بسیار مهمی دارد.

همانطور که پلاستیک خنک می‌شود، حجم آن کاهش می‌یابد. این پدیده را جمع‌شدگی / شرینک می‌نامند. اگر این جمع‌شدگی جبران نشود، روی سطح قطعه فرورفتگی‌هایی ایجاد می‌شود که به آنها علائم فرورفتگی یا Sink Mark می‌گویند. این علائم نه تنها از نظر زیبایی‌شناسی ناخوشایند هستند، بلکه نشان‌دهنده ناهمگنی در چگالی قطعه نیز می‌باشند. در نقاطی که این علائم وجود دارد، مواد کمتری نسبت به سایر نقاط قرار گرفته و ضعیف‌تر هستند.

مرحله بسته‌بندی دقیقاً برای جبران این جمع‌شدگی طراحی شده است. با اعمال فشار اضافی، مواد بیشتری به داخل قالب هل داده می‌شود تا فضاهای خالی ایجاد شده توسط جمع‌شدگی پر شوند. اما این کار باید با دقت انجام شود. اگر فشار بسته‌بندی بیش از حد باشد، قطعه بیش از اندازه متراکم می‌شود و ممکن است تنش‌های داخلی زیادی در آن ایجاد شود. از طرف دیگر، اگر فشار کافی نباشد، علائم فرورفتگی ظاهر می‌شوند.

آنالیز مولدفلو در مرحله بسته‌بندی به شما نشان می‌دهد که چقدر فشار لازم است، این فشار باید چه مدت اعمال شود و توزیع فشار در سراسر قطعه چگونه است. این اطلاعات به شما کمک می‌کند تا یک پروفایل فشاری بهینه تعریف کنید که هم از نظر کیفیت قطعه و هم از نظر مصرف انرژی بهترین نتیجه را بدهد. همچنین می‌توانید ببینید که آیا برخی نقاط قطعه فشار بیش از حد دریافت می‌کنند یا خیر، که این موضوع می‌تواند منجر به تنش‌های باقیمانده و در نهایت ترک‌خوردگی قطعه در طول زمان شود.

مرحله سوم، خنک‌سازی

پس از مرحله بسته‌بندی، قطعه شما باید خنک شود تا به اندازه کافی سخت شود که بتوان آن را از قالب خارج کرد. این مرحله شاید ساده به نظر برسد، اما در واقعیت یکی از مهم‌ترین و تأثیرگذارترین مراحل در کل فرآیند تزریق است. نحوه خنک شدن قطعه تعیین می‌کند که آیا ابعاد نهایی آن دقیق خواهد بود یا خیر، آیا تاب خواهد خورد یا خیر و چقدر طول می‌کشد تا قطعه آماده خروج از قالب شود.

آنالیز خنک‌سازی مولدفلو نشان می‌دهد که دما در هر نقطه از قطعه و قالب چگونه تغییر می‌کند. اگر برخی نقاط سریع‌تر از سایرین خنک شوند، جمع‌شدگی غیریکنواخت ایجاد می‌شود که منجر به تاب‌خوردگی قطعه می‌گردد. تصور کنید یک طرف قطعه شما کاملاً سرد و سفت شده اما طرف دیگر هنوز نرم و انعطاف‌پذیر است. در این حالت، طرف سردتر می‌خواهد جمع شود اما طرف گرم‌تر مانع می‌شود، در نتیجه قطعه تحت تنش قرار می‌گیرد و پس از خارج شدن از قالب تاب برمی‌دارد.

برای جلوگیری از این مشکل، خنک‌سازی باید یکنواخت باشد. اینجاست که طراحی مسیر و کانال‌های خنک‌کننده در قالب اهمیت پیدا می‌کند. آنالیز مولدفلو به شما نشان می‌دهد که آیا کانال‌های خنک‌کننده فعلی شما کارآمد هستند یا خیر. آیا نقاطی وجود دارد که خیلی کند خنک می‌شوند؟ آیا فاصله کانال‌های خنک‌کننده از سطح قطعه مناسب است؟ آیا نیاز به افزودن کانال‌های بیشتری دارید یا می‌توانید تعداد آنها را کاهش دهید؟

یکی از نوآوری‌های مدرن در این زمینه، خنک‌سازی منطبق یا Conformal Cooling است. در روش‌های سنتی، کانال‌های خنک‌کننده معمولاً مستقیم و ساده هستند که با مته حفر می‌شوند. اما با فناوری چاپ سه‌بعدی فلزی، امروزه می‌توان کانال‌هایی طراحی کرد که دقیقاً شکل سطح قطعه را دنبال کنند. این کانال‌های منطبق می‌توانند خنک‌سازی را بسیار یکنواخت‌تر کرده و زمان چرخه را تا ۵۰ درصد کاهش دهند.(البته افزایش هزینه ساخت قالب یکی از نکات منفی این روش است) آنالیز مولدفلو در طراحی این سیستم‌های خنک‌سازی پیشرفته ابزاری حیاتی است.

علاوه بر کیفیت، زمان خنک‌سازی نیز بسیار مهم است. در تولید انبوه، زمان خنک‌سازی معمولاً بیشترین بخش زمان چرخه را تشکیل می‌دهد. اگر بتوانید این زمان را حتی چند ثانیه کاهش دهید، بهره‌وری خط تولید شما به طور قابل توجهی افزایش می‌یابد. اما نکته مهم این است که نباید برای کاهش زمان خنک‌سازی، کیفیت قطعه را فدا کنید. قطعه باید به اندازه کافی سرد شده باشد که هنگام خروج از قالب تغییر شکل ندهد. آنالیز مولدفلو دقیقاً این نقطه بهینه را به شما نشان می‌دهد.

چرا “تاب خوردگی” یک مشکل مهم تلقی می‌شود؟

یکی از شایع‌ترین و چالش‌برانگیزترین مشکلات در قالب‌گیری تزریقی، تاب‌خوردگی قطعات است. شاید قطعه شما در داخل قالب کاملاً صاف و بی‌نقص به نظر برسد، اما پس از خروج از قالب و خنک شدن کامل، متوجه می‌شوید که تاب خورده یا پیچ خورده است. این مشکل می‌تواند قطعاتی را که از نظر ابعادی دقیق باید باشند، غیرقابل استفاده کند و به ضایعات زیادی منجر شود.

تاب‌خوردگی از عوامل مختلفی ناشی می‌شود. اولین و مهم‌ترین عامل، خنک‌سازی غیریکنواخت است که قبلاً درباره آن صحبت کردیم. اما عوامل دیگری نیز وجود دارند. هندسه قطعه خودش می‌تواند باعث تاب‌خوردگی شود، به خصوص اگر ضخامت دیواره‌ها یکنواخت نباشد. قسمت‌های ضخیم‌تر بیشتر جمع می‌شوند و دیرتر خنک می‌شوند، در نتیجه تنش‌هایی ایجاد می‌کنند که قطعه را می‌پیچانند.

نوع مواد نیز نقش مهمی دارد. برخی پلاستیک‌ها بیشتر از دیگران جمع می‌شوند. همچنین، جهت‌دار بودن الیاف در پلاستیک‌های تقویت شده با الیاف شیشه می‌تواند باعث شود که قطعه در یک جهت بیشتر از جهت دیگر جمع شود، که این موضوع به تاب‌خوردگی منجر می‌گردد. حتی پارامترهای فرآیند مانند دما، فشار و سرعت تزریق هم روی میزان تاب‌خوردگی تأثیر می‌گذارند.

آنالیز تاب‌خوردگی مولدفلو تمام این عوامل را در نظر می‌گیرد و به شما نشان می‌دهد که قطعه نهایی شما چقدر تاب خواهد خورد و این تاب‌خوردگی در کدام جهت خواهد بود. این اطلاعات بسیار ارزشمند است، چرا که می‌توانید قبل از ساخت قالب، تغییرات لازم را انجام دهید. شاید لازم باشد ضخامت دیواره‌ها را یکنواخت‌تر کنید، موقعیت دریچه‌ها را تغییر دهید، طراحی سیستم خنک‌کننده را بهبود ببخشید یا حتی نوع پلاستیک را عوض کنید. در برخی موارد، حتی می‌توانید قالب را طوری طراحی کنید که تاب‌خوردگی را پیش‌بینی کرده و جبران کند، به این صورت که قطعه در داخل قالب کمی در جهت مخالف تاب داشته باشد تا پس از خروج از قالب و تاب‌خوردگی، به شکل نهایی دلخواه برسد.

تنش‌های پنهان در قلب قطعه

حتی اگر قطعه شما به خوبی پر شود، علائم فرورفتگی نداشته باشد و تاب نخورد، هنوز یک خطر پنهان وجود دارد: تنش‌های باقیمانده. این تنش‌ها در داخل قطعه محبوس می‌شوند و ممکن است در ابتدا هیچ نشانه‌ای از خود نشان ندهند. اما با گذشت زمان، این تنش‌ها می‌توانند باعث ترک‌خوردگی قطعه، شکستن آن تحت بار یا حتی تغییر شکل تدریجی شوند.

تنش‌های باقیمانده از چند منبع ناشی می‌شوند. در حین پرشدن قالب، پلاستیک مذاب تحت فشار و برش قرار می‌گیرد که می‌تواند زنجیره‌های مولکولی را در جهت خاصی قرار دهد. همچنین، اگر برخی نقاط قطعه قبل از سایرین منجمد شوند، در حین جمع شدن نقاط دیگر، تنش ایجاد می‌شود. پارامترهای فرآیند نیز می‌توانند تنش را افزایش یا کاهش دهند.

آنالیز تنش مولدفلو نقشه کاملی از توزیع تنش در سراسر قطعه را به شما می‌دهد. می‌توانید ببینید کدام نقاط تحت تنش بیشتری هستند و آیا این تنش‌ها در محدوده قابل قبول هستند یا خیر. این اطلاعات به خصوص برای قطعاتی که تحت بار مکانیکی کار می‌کنند یا در محیط‌های شیمیایی قرار می‌گیرند، بسیار مهم است. تنش‌های زیاد می‌توانند نقاط شروع ترک باشند یا قطعه را نسبت به مواد شیمیایی آسیب‌پذیرتر کنند.

فرآیندهای تخصصی: فراتر از تزریق معمولی

دنیای قالب‌گیری پلاستیک تنها به تزریق ساده محدود نمی‌شود. فرآیندهای تخصصی دیگری نیز وجود دارند که هر کدام چالش‌ها و ظرافت‌های خاص خود را دارند. یکی از این فرآیندها، تزریق با کمک گاز است. در این روش، پس از پر شدن بخشی از قالب با پلاستیک، گاز تحت فشار تزریق می‌شود که داخل پلاستیک هنوز مذاب را توخالی می‌کند. این کار باعث می‌شود قطعات بزرگ‌تری با مصرف مواد کمتر و با وزن کمتر تولید شوند، در حالی که استحکام آنها حفظ می‌شود.

اما کنترل جریان گاز بسیار پیچیده است. گاز باید دقیقاً در مسیرهای مطلوب حرکت کند تا مقطع مناسبی از قطعه را توخالی کند. اگر فشار گاز خیلی زیاد باشد، ممکن است از پلاستیک عبور کرده و به سطح قطعه برسد که باعث ایجاد سوراخ یا برآمدگی‌های ناخواسته می‌شود. اگر فشار کافی نباشد، توخالی شدن کامل نخواهد بود. آنالیز مولدفلو برای تزریق با کمک گاز، مسیر جریان گاز، نفوذ آن در پلاستیک و نتیجه نهایی را شبیه‌سازی می‌کند، به طوری که بتوانید پارامترها را بهینه کنید.

فرآیند دیگر، قالب‌گیری دمشی / بادی است که برای ساخت ظروف توخالی مانند بطری‌ها استفاده می‌شود. در این روش، ابتدا یک پیش‌فرم لوله‌ای شکل از پلاستیک ساخته می‌شود، سپس این پیش‌فرم گرم شده و با هوای فشرده در داخل قالب دمیده می‌شود تا شکل نهایی را بگیرد. نکته کلیدی این است که ضخامت دیواره باید در سراسر ظرف یکنواخت باشد. اگر برخی نقاط خیلی نازک شوند، ظرف در آنجا ضعیف خواهد بود. آنالیز مولدفلو برای قالب‌گیری دمشی نشان می‌دهد که پیش‌فرم چگونه کشیده می‌شود و ضخامت نهایی در هر نقطه چقدر خواهد بود.

همچنین قالب‌گیری‌های چندجزئی نیز وجود دارد که در آنها پلاستیک‌های مختلف در چند مرحله تزریق می‌شوند تا قطعه‌ای با رنگ‌ها یا خواص مختلف ایجاد شود. در Over-molding، یک قطعه پلاستیکی روی قطعه دیگری قالب‌گیری می‌شود، معمولاً برای ایجاد دسته یا پوشش نرم روی قطعه سخت. در Insert-molding، قطعات فلزی یا پلاستیکی دیگر در داخل قالب قرار می‌گیرند و پلاستیک دور آنها تزریق می‌شود تا همه چیز در یک قطعه یکپارچه شود. همه این فرآیندها نیاز به آنالیز دقیق دارند تا اطمینان حاصل شود که اتصال بین مواد مختلف محکم است و هیچ‌گونه فضای خالی یا ضعف در ناحیه اتصال وجود ندارد.

از پلاستیک تا فلز: دنیای ریخته‌گری

اگرچه مولدفلو اساساً برای تحلیل قالب‌گیری پلاستیک طراحی شده، اما همان مفاهیم و اصول در دنیای ریخته‌گری فلزات نیز کاربرد دارند. در ریخته‌گری، فلز مذاب به داخل قالب ریخته می‌شود و پس از انجماد، قطعه فلزی تشکیل می‌گردد. اما چالش‌های ریخته‌گری فلز متفاوت از قالب‌گیری پلاستیک است. فلزات مذاب بسیار داغ‌تر هستند، چگالی بیشتری دارند و انجماد آنها با تغییرات فازی همراه است که می‌تواند باعث ایجاد عیوب شود.

یکی از مشکلات رایج در ریخته‌گری، تخلخل است. هنگامی که فلز مذاب منجمد می‌شود، گازهای محلول در آن آزاد شده و حباب‌هایی ایجاد می‌کنند. همچنین، اگر جمع‌شدگی فلز جبران نشود، حفره‌های انقباضی تشکیل می‌شوند. این حفره‌ها استحکام قطعه را کاهش می‌دهند و ممکن است در آزمایش‌های غیرمخرب کشف نشوند اما در حین کار، باعث شکست ناگهانی قطعه شوند.

مشکل دیگر، جدا شدن فازی و تشکیل ساختارهای ناخواسته در فلز است. اگر سرعت انجماد در نقاط مختلف متفاوت باشد، ساختار متالورژیکی یکنواخت نخواهد بود. برخی نقاط ممکن است دانه‌های بزرگ داشته باشند و برخی دیگر دانه‌های ریز، که این موضوع روی خواص مکانیکی قطعه تأثیر می‌گذارد. علاوه بر این، تنش‌های حرارتی در حین انجماد و خنک شدن می‌توانند باعث ترک‌خوردگی گرم شوند.

نرم‌افزارهایی مانند MAGMAsoft، ProCAST و FLOW-3D CAST برای شبیه‌سازی فرآیند ریخته‌گری استفاده می‌شوند. این ابزارها جریان فلز مذاب، انتقال حرارت، انجماد، تشکیل عیوب و تنش‌های حرارتی را مدل می‌کنند. مهندسان ریخته‌گری می‌توانند با استفاده از این شبیه‌سازی‌ها، طراحی قالب، سیستم راهگاه و مخزن را بهینه کنند، موقعیت و زمان‌بندی سردکننده‌ها را تنظیم کنند و پارامترهای فرآیند مانند دمای ریخته‌گری و سرعت پر شدن را تعیین کنند.

طراحی برای تولید، مرحله ادقام طراحی و ساخت

همانطور که پیش تر گفتیم، تمام این تحلیل‌ها و شبیه‌سازی‌ها بخشی از یک فلسفه بزرگ‌تر به نام طراحی برای تولید یا DFM هستند. بنیاد اصلی DFM این است که محصول باید از همان ابتدا با در نظر گرفتن محدودیت‌ها و قابلیت‌های فرآیند تولید طراحی شود، نه اینکه ابتدا طراحی کامل شود و سپس سعی شود آن را تولید کرد. این رویکرد زمان و هزینه توسعه محصول را به طور چشمگیری کاهش می‌دهد.

در DFM، طراح و تولیدکننده از همان ابتدای پروژه با هم همکاری می‌کنند، همان کاری که در تیم مهندسی تیما صورت می‌گیرد. طراح ایده‌های خود را مطرح می‌کند و تولیدکننده می‌گوید که کدام بخش‌ها قابل ساخت هستند و کدام‌ها چالش‌برانگیز یا پرهزینه خواهند بود. سپس با هم راه‌حل‌هایی پیدا می‌کنند که هم نیازهای طراحی را برآورده کند و هم تولید را ساده و اقتصادی کند. شاید لازم باشد یک گوشه تیز را کمی گرد کنید تا قالب‌سازی آسان‌تر شود. شاید بتوانید دو قطعه جداگانه را در یک قطعه ادغام کنید تا مونتاژ حذف شود. شاید با تغییر جزئی در هندسه بتوانید از مواد ارزان‌تری استفاده کنید.

آنالیز مولدفلو در DFM نقشی کلیدی دارد. با شبیه‌سازی فرآیند تولید در مراحل اولیه طراحی، می‌توانید مشکلات را قبل از اینکه به مشکلات واقعی تبدیل شوند شناسایی کنید. شاید متوجه شوید که با ضخامت فعلی دیواره‌ها، قطعه تاب می‌خورد، پس ضخامت را اندکی افزایش می‌دهید یا تقویت‌کننده‌های اضافی اضافه می‌کنید. شاید ببینید که محل فعلی دریچه تزریق باعث ایجاد خط جوش در محل حساس می‌شود، پس محل آن را جابجا می‌کنید. تمام این تغییرات در مرحله طراحی بسیار ساده و ارزان هستند، اما همان تغییرات پس از ساخت قالب می‌توانند هزاران دلار هزینه داشته باشند.

یک قطعه پلاستیک بدون مشکل

در نهایت، آنالیز مولدفلو یک سفر تکراری به سمت کمال است. شما طراحی اولیه را شبیه‌سازی می‌کنید، نتایج را بررسی می‌کنید، بهبودهایی اعمال می‌کنید و دوباره شبیه‌سازی می‌کنید. هر چرخه شما را نزدیک‌تر به طراحی بهینه می‌کند، طراحی‌ای که نه تنها از نظر عملکرد عالی است، بلکه تولید آن نیز آسان، سریع و مقرون به صرفه است.

این فرآیند نیاز به تخصص و تجربه دارد. باید بدانید که چه پارامترهایی را تغییر دهید، چگونه نتایج را تفسیر کنید و کدام بهینه‌سازی‌ها تأثیر بیشتری دارند. همچنین باید درک خوبی از مواد پلاستیکی، فرآیند تزریق و طراحی قالب داشته باشید. به همین دلیل است که شرکت‌های تخصصی ارائه دهنده خدمات آنالیز مولدفلو می‌توانند ارزش زیادی به پروژه‌های شما بیافزایند. آنها با تجربه‌ای که از صدها پروژه قبلی دارند، می‌توانند سریع‌تر مشکلات را تشخیص دهند و راه‌حل‌های مؤثرتری ارائه دهند.

وقتی قطعه شما با موفقیت از خط تولید خارج می‌شود، با ابعاد دقیق، بدون عیب و با کیفیت یکنواخت، می‌دانید که سرمایه‌گذاری روی آنالیز مولدفلو ارزشش را داشته است. شما نه تنها یک محصول عالی دارید، بلکه از اتلاف وقت و منابع در اصلاحات و تغییرات قالب نیز جلوگیری کرده‌اید. این همان چیزی است که گروه مهندسی تیما با استفاده از مولدفلو به شما ارائه می‌دهند: اطمینان و پیش‌بینی‌پذیری در دنیای تولید که پر از غافلگیری‌های ناخوشایند است.

ساخت قالب‌های تزریق پلاستیک

طراحی قطعه تا قالب
پیش تر در مورد طراحی مفصل صحبت کردیم، زمانی که تصمیم می‌گیرید یک محصول پلاستیکی تولید کنید، اولین قدم طراحی قطعه است، اما قطعه تنها نیمی از داستان است. نیم دیگر داستان، قالبی است که این قطعه را به دنیا می‌آورد. قالب تزریق پلاستیک شاید یکی از پیچیده‌ترین و دقیق‌ترین ابزارهای تولیدی باشد که بشر ساخته است. این یک سازه فلزی ساده نیست، بلکه یک سیستم مهندسی پیشرفته است که باید هزاران بار بدون خطا کار کند و در هر بار، قطعه‌ای یکسان و بی‌نقص تولید کند.

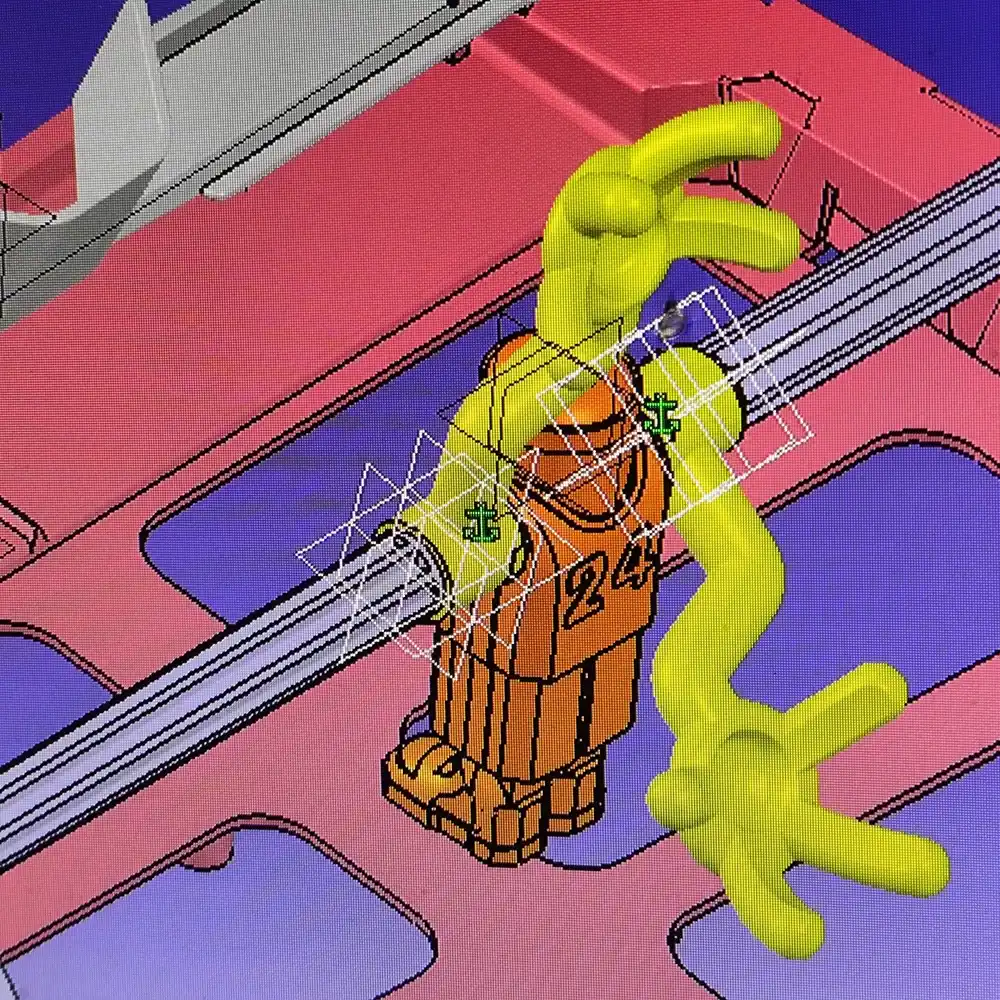

سفر ساخت قالب با دریافت طراحی قطعه شما آغاز می‌شود. این طراحی معمولاً یک مدل سه‌بعدی CAD است که تمام جزئیات قطعه را نشان می‌دهد. اما قبل از اینکه حتی یک میلی‌متر فلز بریده شود، گروه مهندسی تیما باید این طراحی را از دریچه نگاه قالب‌سازی بررسی کند. ما به دنبال چالش‌ها و موانعی هستیم که ممکن است در فرآیند تولید ایجاد شوند. آیا این قطعه قابل قالب‌گیری است؟ آیا می‌توان آن را از قالب خارج کرد؟ آیا جایی وجود دارد که پلاستیک نتواند به آن برسد؟ این سؤالات اساسی هستند که باید پاسخ داده شوند.

یکی از اولین چیزهایی که مهندسان بررسی می‌کنند، جهت باز شدن قالب است. قالب‌های تزریق معمولاً از دو نیمه اصلی تشکیل شده‌اند که به آنها نیمه ثابت و نیمه متحرک می‌گویند. این دو نیمه باید در یک جهت مشخص از هم باز شوند تا قطعه را آزاد کنند. اما اگر قطعه شما دارای زیرگیری باشد، یعنی برجستگی‌ها یا فرورفتگی‌هایی که در خلاف جهت باز شدن قالب قرار دارند، قطعه گیر خواهد کرد و نمی‌توان آن را خارج کرد. برای حل این مشکل، باید از مکانیزم‌های ویژه‌ای مانند سرسره‌ها، لیفترها یا قسمت‌های جانبی استفاده کرد که پیچیدگی و هزینه قالب را افزایش می‌دهند.

تحلیل و بهینه‌سازی پیش از تولید
پس از بررسی اولیه، نوبت به تحلیل‌های دقیق‌تر می‌رسد. اینجاست که آنالیز مولدفلو وارد صحنه می‌شود.(در تب مولدفلو کامل این فرایند را توضیح دادیم) مهندسان شبیه‌سازی می‌کنند که پلاستیک چگونه در داخل حفره قالب جریان خواهد یافت. این تحلیل به آنها نشان می‌دهد که دریچه‌های تزریق باید کجا قرار بگیرند. محل دریچه‌ها تصمیمی حیاتی است، چرا که تعیین می‌کند پلاستیک از کجا وارد می‌شود و چگونه حفره را پر می‌کند. اگر دریچه در محل بدی باشد، ممکن است خطوط جوش در نقاط ضعیف ایجاد شوند، قطعه به طور کامل پر نشود یا تاب بخورد.
تعداد دریچه‌ها نیز مهم است. برای قطعات کوچک معمولاً یک دریچه کافی است، اما قطعات بزرگ‌تر ممکن است به چندین دریچه نیاز داشته باشند تا اطمینان حاصل شود که پلاستیک قبل از سرد شدن به تمام نقاط می‌رسد. اندازه دریچه نیز باید دقیق محاسبه شود. دریچه خیلی کوچک باعث می‌شود فشار تزریق خیلی بالا برود و ممکن است پلاستیک در آنجا بسوزد یا تنش زیادی ایجاد شود. دریچه خیلی بزرگ نیز مشکل دارد، چون رد قابل مشاهده‌ای روی قطعه باقی می‌گذارد که باید تراشیده شود.
پس از تعیین محل دریچه‌ها، نوبت به طراحی سیستم راهگاه می‌رسد. راهگاه‌ها کانال‌هایی هستند که پلاستیک از نازل دستگاه تزریق به دریچه‌های قالب می‌رساند. در قالب‌های تک حفره‌ای، این سیستم ممکن است ساده باشد، اما در قالب‌های چند حفره‌ای که چندین قطعه همزمان تولید می‌شود، طراحی سیستم راهگاه بسیار پیچیده می‌شود. راهگاه‌ها باید طوری طراحی شوند که تمام حفره‌ها به طور یکسان پر شوند. اگر یک حفره زودتر از بقیه پر شود، تحت فشار بیشتری قرار می‌گیرد که می‌تواند باعث تفاوت در کیفیت قطعات شود.

انتخاب فلز قالب
حالا که طراحی کلی قالب مشخص شده، باید تصمیم بگیریم که قالب از چه موادی ساخته شود. انتخاب فولاد قالب یکی از تصمیمات کلیدی است که روی دوام، کیفیت و هزینه قالب تأثیر مستقیم دارد. برای قالب‌های تولید انبوه که باید میلیون‌ها بار کار کنند، از فولادهای سخت و مقاوم مانند H13 یا P20 استفاده می‌شود. این فولادها می‌توانند سایش شدید و فشار بالای مکرر را تحمل کنند بدون اینکه خراش بردارند یا تغییر شکل دهند.
اما همه قالب‌ها به این سطح از استحکام نیاز ندارند. اگر تولید شما محدود به چند هزار قطعه است، شاید بتوانید از فولاد نرم‌تر و ارزان‌تری استفاده کنید که ماشین‌کاری آن آسان‌تر و سریع‌تر است. در برخی موارد، حتی برای قالب‌های نمونه‌سازی یا تولیدات خیلی کم، از آلومینیوم استفاده می‌شود. آلومینیوم خیلی سریع‌تر ماشین‌کاری می‌شود و هزینه ساخت را به شدت کاهش می‌دهد، اما دوام کمتری دارد و برای تولید انبوه مناسب نیست.

علاوه بر بدنه اصلی قالب، برخی قسمت‌ها نیاز به مواد خاص دارند. مثلاً هسته‌ها و اجزایی که مستقیماً با پلاستیک مذاب در تماس هستند و سایش زیادی می‌بینند، ممکن است از فولادهای سخت‌تر یا پوشش‌های سطحی ویژه استفاده کنند. پین‌های پرتاب‌کننده (پران ها) که قطعه را از قالب بیرون می‌اندازند نیز باید از مواد سخت و صیقلی باشند تا به قطعه آسیب نزنند و خودشان هم سریع سایش نشوند. حتی انتخاب نوع فنرها، بلبرینگ ها و اجزای استاندارد قالب نیز باید با دقت انجام شود تا با شرایط کاری سازگار باشند.

تبدیل فولاد به هنر با ماشین‌کاری

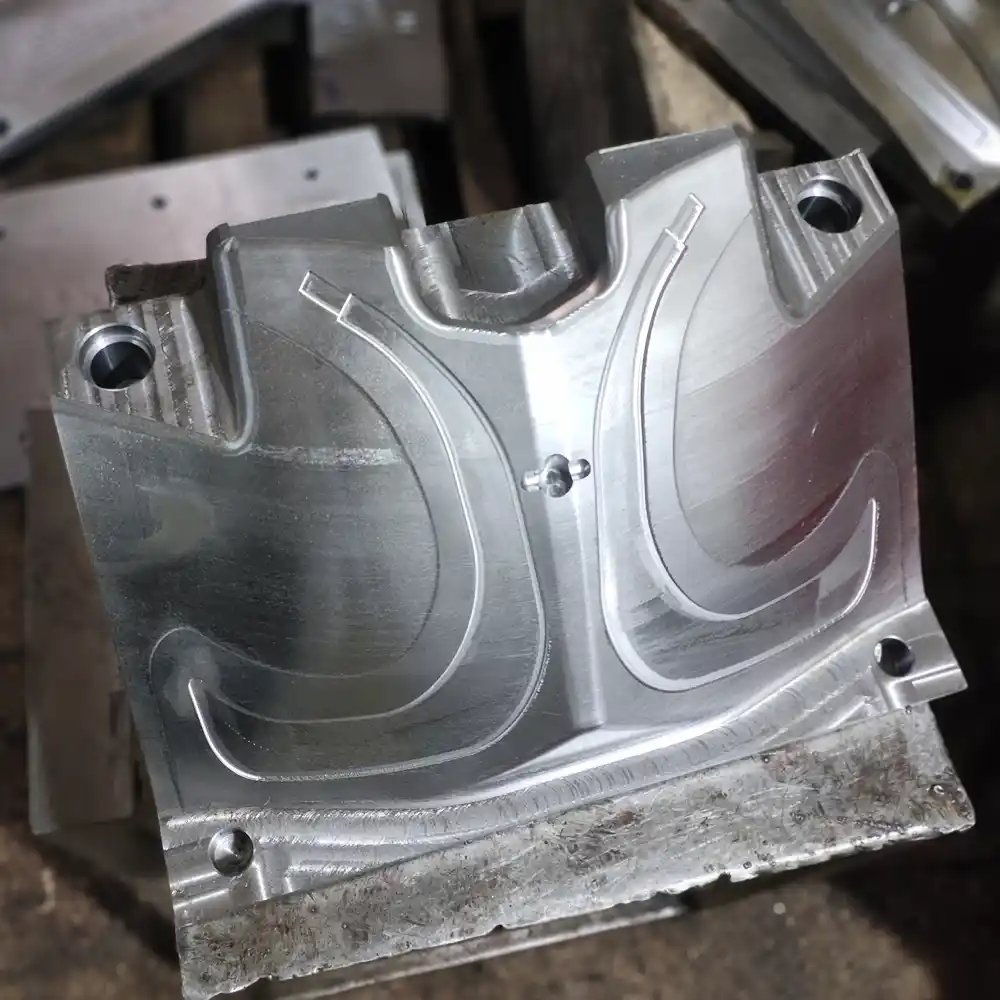

اکنون که طراحی نهایی شده و فولاد مناسب انتخاب شده است، کار اصلی آغاز می‌شود یعنی ماشین‌کاری. تلرانس‌ها معمولاً در حد صدم میلی‌متر هستند و در برخی موارد حتی از این هم دقیق‌تر می‌شوند. سطوح باید کاملاً صیقلی باشند تا قطعه به راحتی از قالب خارج شود و هیچ رد یا خراشی روی آن باقی نماند.

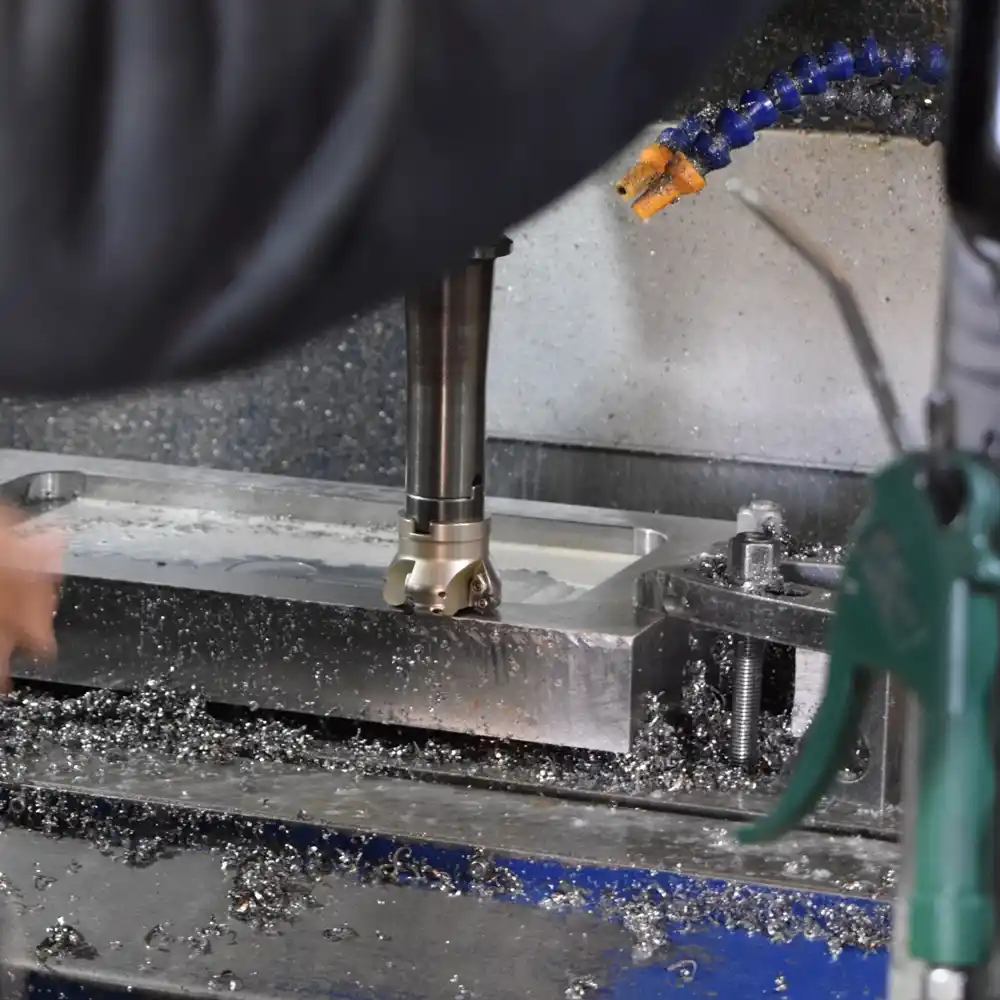

فرآیند ماشین‌کاری معمولاً با برش‌های اولیه شروع می‌شود. بلوک‌های بزرگ فولاد به اندازه و شکل تقریبی قالب بریده می‌شوند، سپس نوبت به فرزکاری CNC می‌رسد. دستگاه‌های CNC مدرن قادرند با دقت بسیار بالا، فرم‌های پیچیده سه‌بعدی را ایجاد کنند. این دستگاه‌ها ساعت‌ها و گاهی روزها به صورت مداوم کار می‌کنند و لایه به لایه، فولاد را به شکل دلخواه در می‌آورند. برنامه‌نویسی CNC خودش یک هنر است، چرا که باید مسیر ابزار را طوری طراحی کرد که نه تنها دقیق باشد، بلکه کارآمد هم باشد و از شکستن ابزار یا ارتعاش جلوگیری کند.

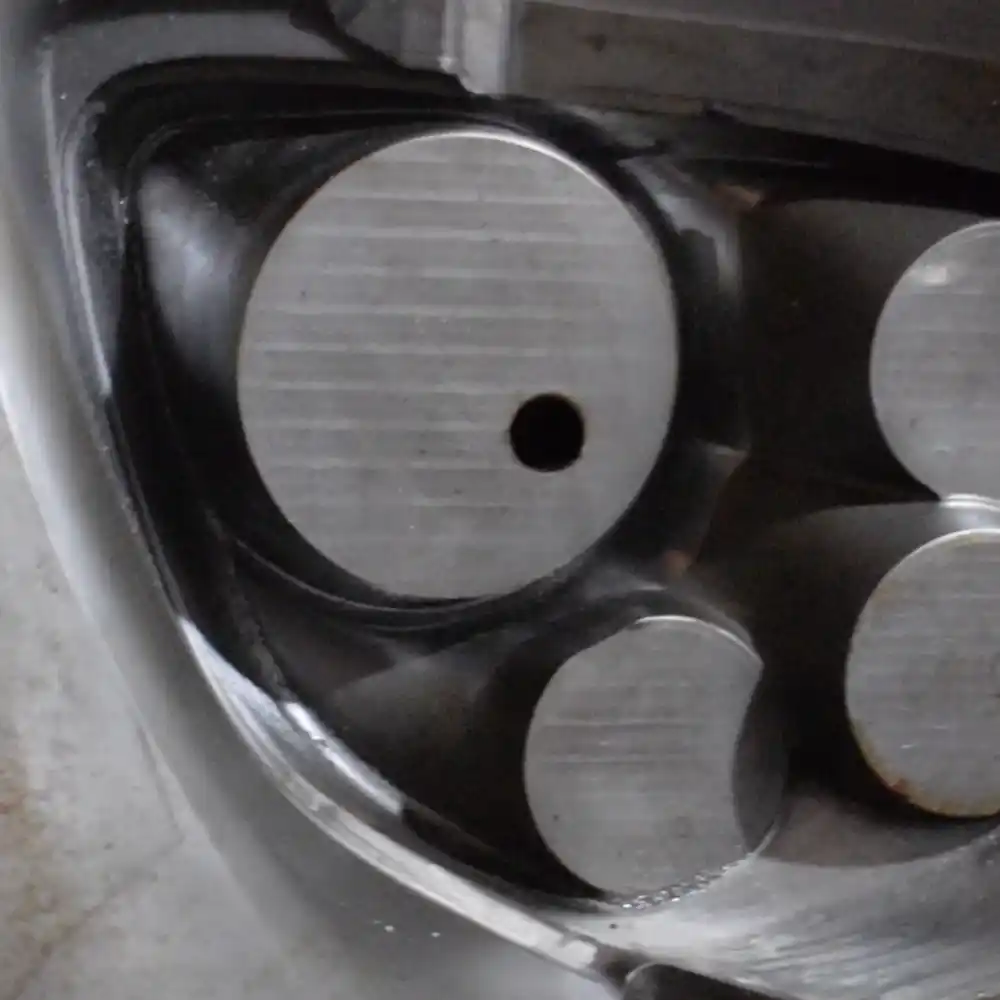

برای ایجاد حفره‌های عمیق، سوراخ‌های دقیق و کانال‌های پیچیده، از حفاری و سوراخ‌کاری استفاده می‌شود. سوراخ‌هایی که تبدیل به کانال‌های خنک‌کننده می‌شوند باید کاملاً صاف و تمیز باشند تا جریان آب در آنها به خوبی بچرخد. هر گونه زبری یا ناهمواری می‌تواند جریان را مختل کرده و کارایی خنک‌ کاری را کاهش دهد. در برخی موارد، برای رسیدن به اشکال بسیار پیچیده که ماشین‌کاری معمولی قادر به ایجاد آنها نیست، از فرآیندهای ویژه‌ای مانند EDM استفاده می‌شود.
EDM یا ماشین‌کاری تخلیه الکتریکی، فرآیندی است که در آن فلز نه با برش، بلکه با ذوب شدن توسط جرقه‌های الکتریکی بسیار کوچک شکل می‌گیرد. این روش امکان ایجاد گوشه‌های تیز، حفره‌های عمیق و باریک و اشکالی را می‌دهد که هیچ ابزار برنده‌ای نمی‌تواند به آنها برسد. EDM کند است، اما برای ساخت برخی قسمت‌های قالب، تنها راه ممکن است. همچنین این روش می‌تواند روی فولادهای بسیار سخت که ماشین‌کاری معمولی آنها دشوار است، به راحتی کار کند.

خنک کاری و پران

در حین ماشین‌کاری بدنه قالب، سیستم‌های کمکی نیز باید طراحی و ساخته شوند. یکی از مهم‌ترین این سیستم‌ها، سیستم خنک‌کاری است. کانال‌های خنک‌کننده باید طوری در بدنه قالب حفر شوند که نزدیک سطح حفره باشند تا بتوانند حرارت را به سرعت بگیرند، اما نه آنقدر نزدیک که استحکام قالب را تضعیف کنند. فاصله معمول بین کانال خنک‌کننده تا سطح حفره حدود دو تا سه برابر قطر کانال است.
توزیع کانال‌های خنک‌کننده باید طوری باشد که تمام سطح قالب به طور یکنواخت خنک شود. اگر برخی نقاط خنک‌تر از بقیه باشند، قطعه به طور نامتقارن جمع می‌شود و تاب برمی‌دارد. در قالب‌های پیچیده، ممکن است نیاز باشد کانال‌های خنک‌کننده از مسیرهای پیچیده‌ای عبور کنند تا به همه جا برسند. در سال‌های اخیر، با پیشرفت فناوری چاپ سه‌بعدی فلزی، امکان ساخت کانال‌های خنک‌کننده منطبق یا Conformal Cooling فراهم شده که دقیقاً شکل سطح قطعه را دنبال می‌کنند و خنک‌سازی بسیار یکنواخ‌تری ایجاد می‌کنند.

سیستم مهم دیگر، سیستم پرتاب‌کننده یا پران است. پس از اینکه قطعه در قالب سرد شد، باید از آن جدا شود و خارج گردد. این کار معمولاً توسط پین‌های پرتاب‌کننده انجام می‌شود که از پشت قالب به قطعه فشار می‌آورند و آن را بیرون می‌اندازند. محل قرارگیری این پین‌ها بسیار مهم است. باید در نقاطی باشند که نشان پین روی قطعه مشکلی ایجاد نکند، یعنی معمولاً در سطوح پنهان یا غیرمهم. همچنین باید به اندازه کافی محکم باشند که بدون خم شدن یا شکستن، نیروی لازم برای جدا کردن قطعه را تحمل کنند.
تعداد و اندازه پین‌ها باید طوری باشد که نیرو به طور یکنواخت توزیع شود. اگر نیرو فقط در یک نقطه متمرکز باشد، ممکن است قطعه در آنجا شکسته یا تغییر شکل دهد. برای قطعات بزرگ و پیچیده، گاهی به جای پین‌های معمولی، از صفحات پرتاب‌کننده یا مکانیزم‌های پیچیده‌تری استفاده می‌شود. این مکانیزم‌ها خودشان زیرسیستم‌های مهندسی هستند که باید با دقت طراحی و ساخته شوند.

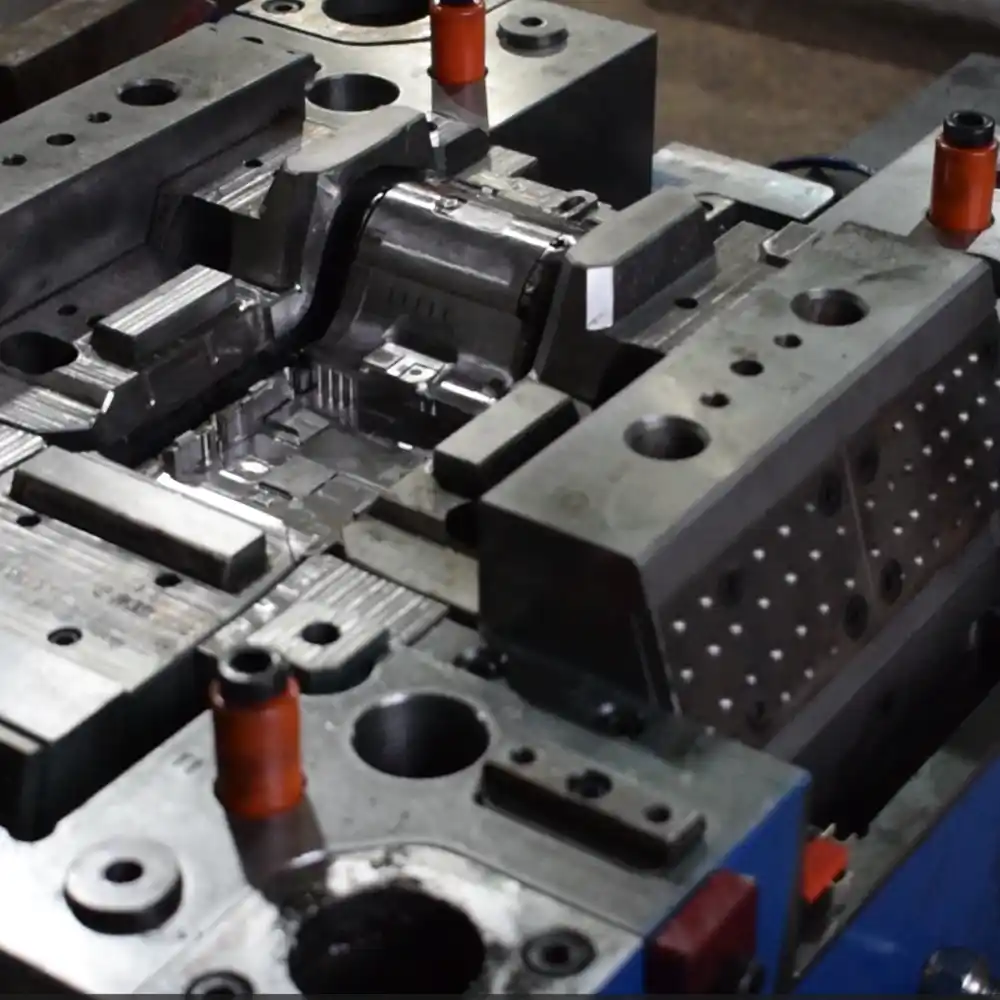

اجزای متحرک، کشویی و …
برای قطعاتی که دارای زیرگیری هستند، یعنی شکل‌هایی که مانع از خروج مستقیم قطعه از قالب می‌شوند، باید از مکانیزم‌های ویژه‌ای استفاده کرد. سرسره‌ها / کشویی یا Side Cores از رایج‌ترین این مکانیزم‌ها هستند. اینها بخش‌هایی از قالب هستند که به صورت عمود بر جهت باز شدن اصلی حرکت می‌کنند. قبل از اینکه قالب باز شود، این سرسره‌ها به عقب کشیده می‌شوند تا راه را برای خروج قطعه باز کنند.
طراحی و ساخت کشویی پیچیده است. باید راهنماهای دقیقی داشته باشند که حرکت صاف و بدون لرزش را تضمین کنند. هر گونه ناهمواری یا گیرکردن می‌تواند باعث ساییدگی، آسیب به قالب یا حتی شکست قطعه شود. همچنین، سرسره‌ها باید دقیقاً در زمان مناسب حرکت کنند. اگر خیلی زود بیایند بیرون، ممکن است قطعه هنوز به اندازه کافی سفت نشده باشد و تغییر شکل بدهد. اگر خیلی دیر حرکت کنند، ممکن است قطعه به آنها بچسبد و هنگام خروج آسیب ببیند.
برای کنترل حرکت کشویی ها، از سیستم‌های مختلفی استفاده می‌شود. در قالب‌های ساده، ممکن است از کام‌ها یا شیب‌های مکانیکی استفاده شود که خود به خود با باز شدن قالب، سرسره را به عقب می‌کشند. در قالب‌های پیچیده‌تر، از سیلندرهای هیدرولیک یا پنوماتیک استفاده می‌شود که حرکت را به صورت کنترل‌شده انجام می‌دهند. این سیلندرها باید به دقت در قالب نصب شوند و آب‌بندی‌های آنها باید کامل باشد تا روغن یا هوای فشرده نشت نکند.

در برخی موارد، ممکن است نیاز باشد بخش‌هایی از قالب به صورت چرخشی حرکت کنند، مثلاً برای ایجاد قطعاتی با رزوه داخلی. این مکانیزم‌های چرخشی باید با دقت بالایی ساخته شوند تا محور چرخش کاملاً دقیق باشد و هیچ لرزش یا انحرافی نداشته باشد. گاهی اوقات، ترکیبی از چندین حرکت مختلف لازم است، که طراحی و ساخت قالب را به یک چالش واقعی مهندسی تبدیل می‌کند.

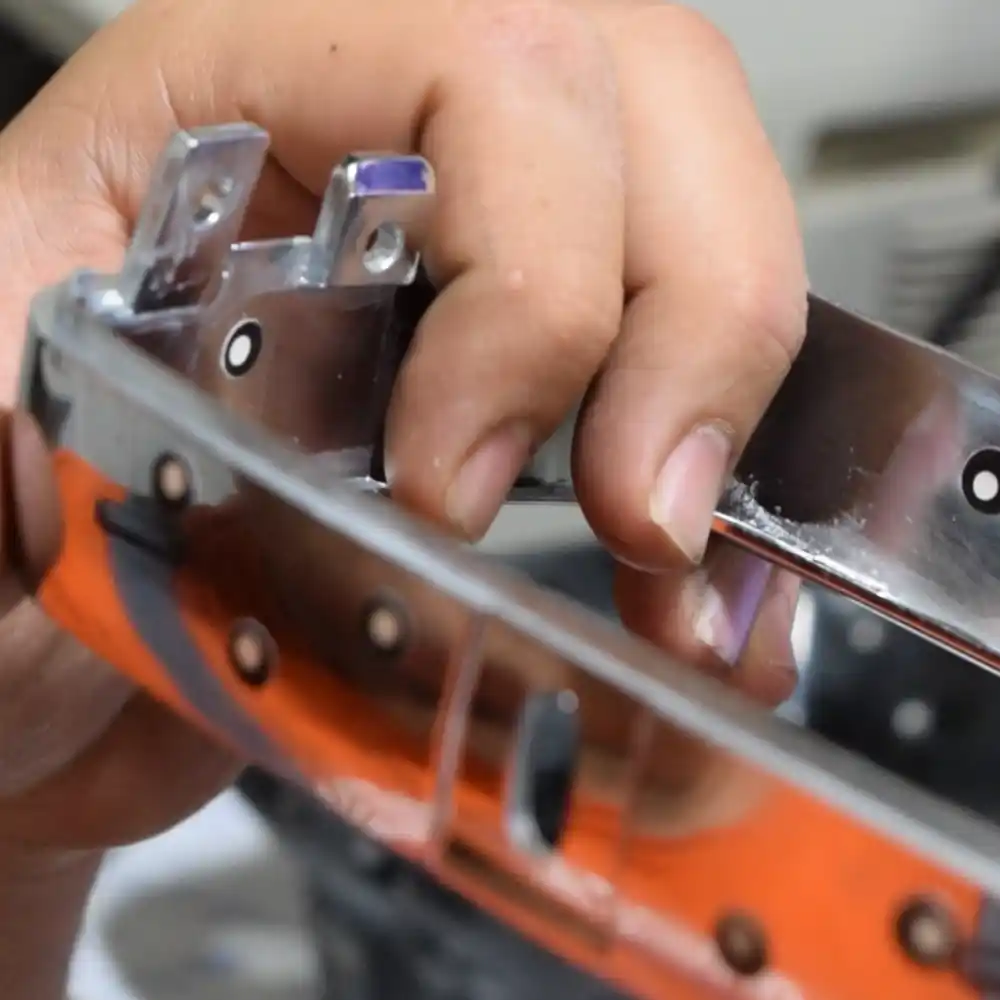

پولیش و فینیشینگ

پس از اتمام تمام ماشین‌کاری‌ها و نصب اجزا، نوبت به یکی از حساس‌ترین مراحل ساخت قالب می‌رسد، سطح‌کاری و پولیش. سطح داخلی حفره قالب باید کاملاً صاف و براق باشد، چرا که هر گونه خراش، حفره یا ناهمواری روی این سطح، عیناً روی هر قطعه تولیدی تکرار می‌شود. برای محصولاتی که کیفیت ظاهری مهم است، مانند قطعات خودرو، لوازم خانگی یا بسته‌بندی، سطح قالب باید به حدی صیقلی باشد که مانند آینه باشد.
پولیش کردن قالب کاری بسیار وقت‌گیر و ماهرانه است. معمولاً با سنگ‌های سنباده‌ای با دانه‌بندی‌های مختلف شروع می‌شود، از دانه درشت تا دانه بسیار ریز، هر بار سطح صاف‌تر می‌شود. سپس از خمیرهای پولیش و پارچه‌های مخصوص استفاده می‌شود تا سطح به حد نهایی صیقلی شدن برسد. این کار نیاز به صبر و دقت فراوان دارد و اپراتور باید به طور مداوم سطح را بازرسی کند تا مطمئن شود که هیچ خطی یا لکه‌ای باقی نمانده است.

برای قطعاتی که بافت خاصی روی سطح آنها مطلوب است، مثلاً بافت چرم، چوب یا الگوهای هندسی، این بافت باید روی سطح قالب ایجاد شود. این کار معمولاً توسط متخصصان بافت‌زنی انجام می‌شود که با استفاده از تکنیک‌های شیمیایی یا مکانیکی، الگوی مورد نظر را روی فولاد ایجاد می‌کنند. کیفیت این بافت‌زنی مستقیماً روی ظاهر نهایی محصول تأثیر می‌گذارد و باید با دقت بالا انجام شود.
در برخی موارد، برای افزایش دوام سطح و جلوگیری از خراش برداشتن یا چسبیدن پلاستیک، از پوشش‌های سطحی استفاده می‌شود. پوشش‌هایی مانند کروم سخت، نیترایدینگ یا پوشش‌های PVD می‌توانند سختی سطح را چندین برابر کنند و ضریب اصطکاک را کاهش دهند. این پوشش‌ها به خصوص برای قالب‌هایی که با پلاستیک‌های پرکننده‌دار یا ساینده کار می‌کنند، ضروری هستند.

سخت‌کاری و استحکام نهایی
برای قالب‌هایی که از فولادهای قابل سخت‌کاری ساخته می‌شوند، مرحله سخت‌کاری حرارتی بسیار مهم است. در این فرآیند، قالب تا دمای بسیار بالایی گرم می‌شود، سپس به سرعت خنک می‌شود. این عملیات باعث تغییر ساختار کریستالی فولاد شده و آن را بسیار سخت‌تر می‌کند. سختی بالا به معنای مقاومت بیشتر در برابر سایش است و قالب می‌تواند میلیون‌ها بار کار کند بدون اینکه ابعاد آن تغییر کند.

اما سخت‌کاری چالش‌های خاص خودش را دارد. وقتی فولاد سخت می‌شود، کمی تغییر شکل می‌دهد. این تغییر شکل ممکن است بسیار کوچک باشد، اما در دقت قالب‌سازی که به صدم میلی‌متر است، می‌تواند مشکل‌ساز شود. به همین دلیل، معمولاً قالب کمی بزرگ‌تر یا کوچک‌تر از اندازه نهایی ماشین‌کاری می‌شود تا پس از سخت‌کاری، به اندازه دقیق برسد. سپس، ماشین‌کاری نهایی یا سنگ‌زنی دقیق انجام می‌شود تا ابعاد کاملاً صحیح شوند.
علاوه بر این، سخت‌کاری باید به گونه‌ای انجام شود که یکنواخت باشد. اگر برخی نقاط قالب بیش از حد گرم شوند یا سریع‌تر خنک شوند، تنش‌های داخلی ایجاد می‌گردد که می‌تواند منجر به ترک‌خوردگی یا تاب‌خوردگی قالب شود. فرآیند سخت‌کاری باید در کوره‌های کنترل‌شده با دمای یکنواخت و فضای محافظتی انجام شود تا از اکسیداسیون یا تغییر شکل غیرقابل قبول جلوگیری شود.

پس از سخت‌کاری، معمولاً یک فرآیند تمپر یا بازپخت انجام می‌شود. در این مرحله، قالب دوباره گرم می‌شود، اما تا دمای کمتری، سپس به آرامی خنک می‌گردد. این کار کمی از سختی را کم می‌کند، اما در عوض چقرمگی فولاد را افزایش می‌دهد. فولاد خیلی سخت معمولاً ترد است و ممکن است به راحتی بشکند. تمپر باعث می‌شود قالب هم سخت باشد و هم چقرمگی کافی داشته باشد تا در برابر ضربه‌ها و تنش‌های ناگهانی مقاوم باشد.

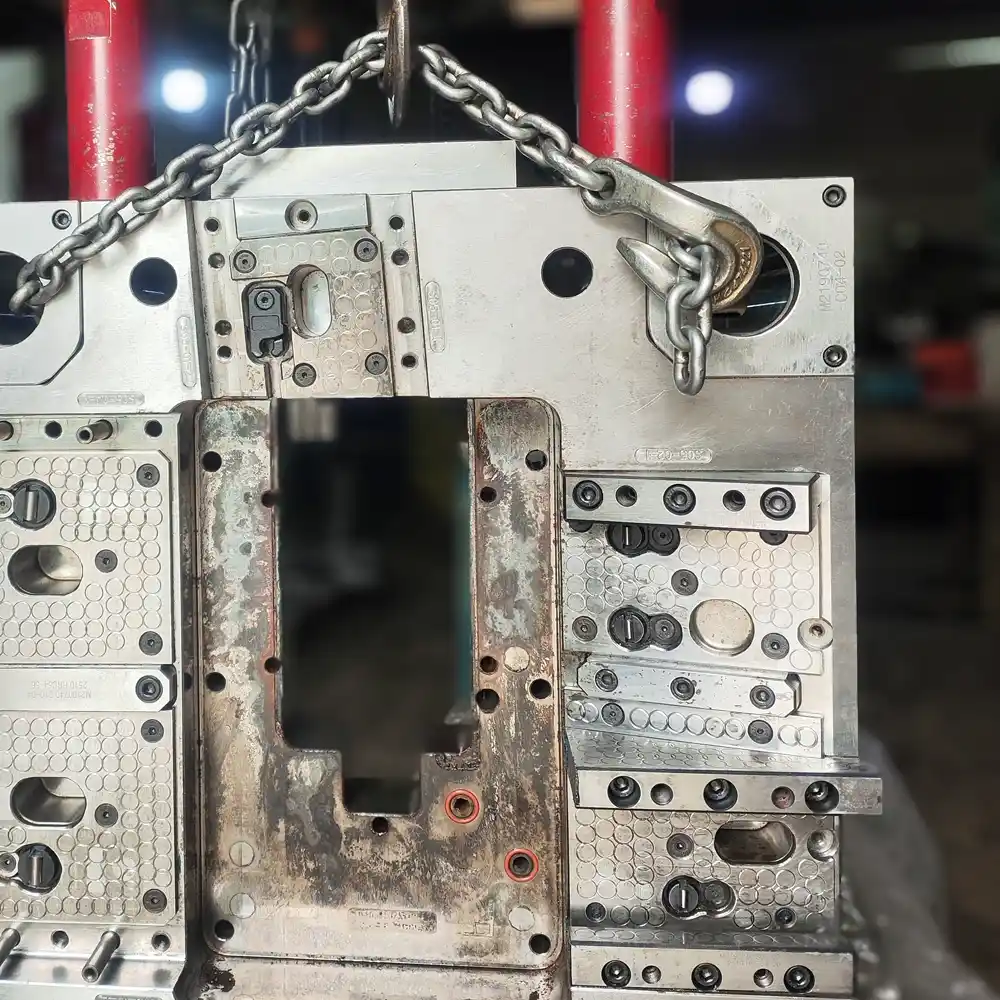

مرحله مونتاژ قالب

حالا تمام اجزای قالب آماده است-  کور ها سنبه و ماتریس ، کشویی ها، پین‌های پرتاب‌کننده یا پران، صفحات راهنما، فنرها، بلبرینگ ها و ده‌ها جزء دیگر. نوبت به مونتاژ می‌رسد. این کار شاید ساده به نظر برسد، اما در واقعیت یکی از حساس‌ترین مراحل است. تمام اجزا باید دقیقاً در جای خودشان قرار بگیرند و بدون هیچ گونه لقی یا گیرکردگی حرکت کنند.

اولین قدم، نصب صفحات پایه و راهنماها است. این صفحات قالب را روی دستگاه تزریق نگه می‌دارند و اطمینان می‌دهند که دو نیمه قالب دقیقاً در مقابل هم قرار می‌گیرند. حتی کوچک‌ترین انحراف در تراز می‌تواند باعث شود که حفره دقیق بسته نشود، پلاستیک از لبه‌ها نشت کند و زائده‌هایی به نام پلیسه روی قطعه ایجاد شود. پین‌های راهنمای دقیق و بوش‌های سخت‌ کاری شده استفاده می‌شوند تا اطمینان حاصل شود که هر بار قالب دقیقاً در همان جا بسته می‌شود.
سپس، نیمه‌های اصلی قالب نصب می‌شوند. اینجا باید بسیار دقت کرد که تراز کامل باشد. از ابزارهای اندازه‌گیری دقیق مانند اندیکاتورهای ساعتی استفاده می‌شود تا هرگونه انحراف، حتی به اندازه چند میکرون، شناسایی و اصلاح شود. پران ها در جای خودشان قرار می‌گیرند و باید آزادانه حرکت کنند بدون اینکه گیر کنند. هر پین چندین بار تست می‌شود تا مطمئن شوند که به خوبی کار می‌کند.
سرسره‌ها و مکانیزم‌های متحرک نصب می‌شوند و به سیستم‌های هیدرولیک یا پنوماتیک متصل می‌گردند. این اتصالات باید کاملاً محکم و بدون نشتی باشند. سیلندرها چندین بار آزمایش می‌شوند تا حرکت صحیح و هماهنگ آنها تأیید شود. کانال‌های خنک‌کننده به منبع آب متصل می‌شوند و سیستم برای نشتی و گرفتگی بررسی می‌گردد. حتی کوچک‌ترین نشتی می‌تواند در حین کار باعث مشکلات جدی شود.

مرحله آزمایش اولیه

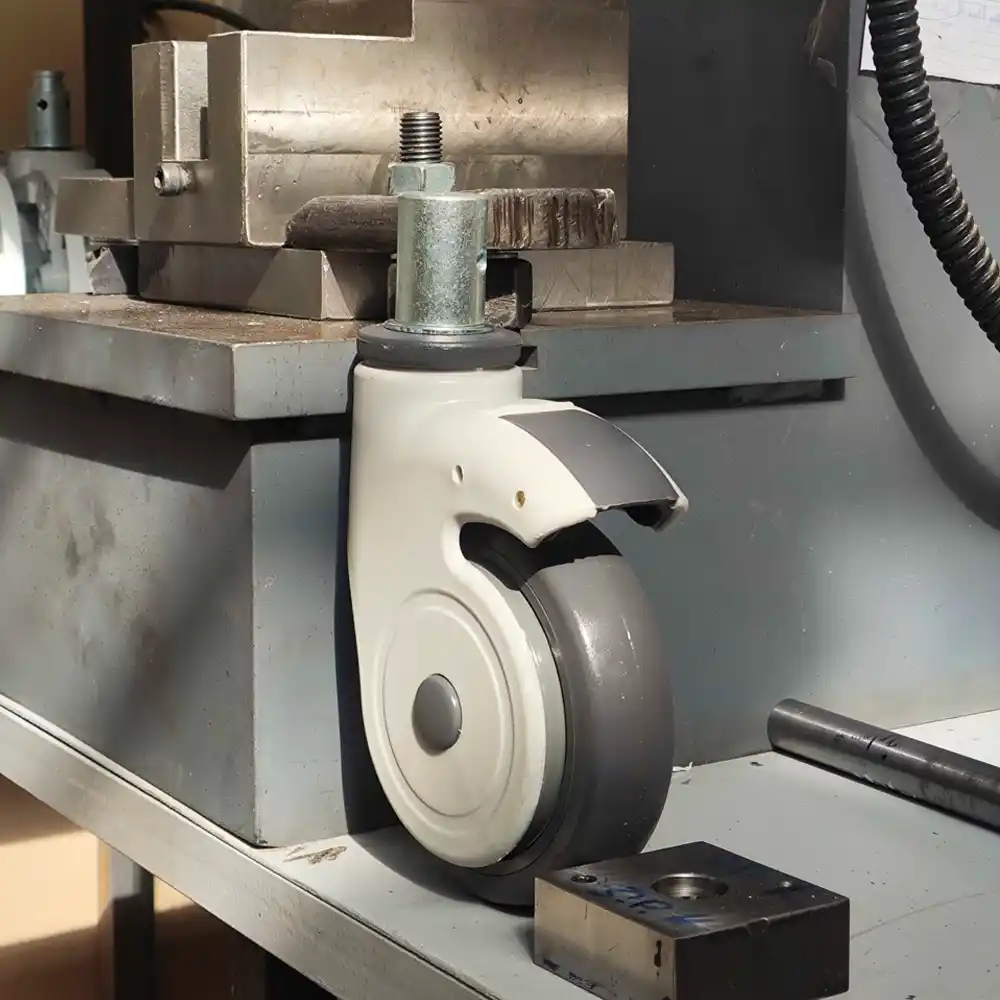

پس از اتمام مونتاژ، قالب آماده اولین آزمایش است. این لحظه‌ای هیجان‌انگیز و در عین حال استرس‌زا است. ماه‌ها کار، طراحی، ماشین‌کاری و مونتاژ در این لحظه به آزمون گذاشته می‌شود. قالب روی دستگاه تزریق نصب می‌شود و پارامترهای اولیه تنظیم می‌گردد. دمای پلاستیک، فشار تزریق، سرعت تزریق، زمان خنک‌سازی، همه بر اساس تجربه و شبیه‌سازی‌های قبلی تعیین می‌شوند.
اولین ضرب معمولاً با پارامترهای محافظه‌کارانه زده می‌شود تا از آسیب احتمالی به قالب جلوگیری شود. ممکن است قطعه کاملاً پر نشود، اما هدف اطمینان از این است که قالب به درستی کار می‌کند و هیچ مشکل اساسی وجود ندارد. اگر همه چیز خوب پیش برود، به تدریج پارامترها تنظیم می‌شوند تا قطعه کامل تولید شود. اما معمولاً در تست اولیه، مشکلاتی کشف می‌شود که نیاز به اصلاح دارند.
شاید قطعه در برخی نقاط کاملاً پر نشود. این می‌تواند به معنای نیاز به تغییر راهگاه، بهبود تهویه یا تغییر پارامترهای تزریق باشد. شاید زائده‌هایی روی قطعه دیده شود که نشان‌دهنده نشتی پلاستیک از لبه‌های قالب است و نیاز به تنظیم دقیق‌تر تراز یا افزایش فشار بستن قالب دارد. شاید قطعه به راحتی از قالب خارج نشود و بچسبد، که نیاز به بهبود پولیش، افزودن شیب یا تنظیم مجدد سیستم پران دارد.
تمام این مشکلات طبیعی هستند و بخشی از فرآیند هستند. هیچ قالبی در اولین تست به طور کامل کار نمی‌کند. تیم قالب‌سازی تیما هر قطعه را به دقت بررسی می‌کند، عیوب را شناسایی می‌کند و اصلاحات لازم را انجام می‌دهد. ممکن است لازم باشد برخی قسمت‌های قالب برای سنگ‌زنی، پولیش یا حتی ماشین‌کاری مجدد باز شوند. این فرآیند تکرار می‌شود تا قطعاتی تولید شوند که کاملاً مطابق با مشخصات هستند.

بازبینی نهایی

پس از اینکه قطعات قابل قبولی تولید شدند، مرحله تنظیم دقیق آغاز می‌شود. هدف این است که نه تنها قطعات خوب باشند، بلکه فرآیند تولید بهینه و پایدار باشد. پارامترهای مختلف به صورت سیستماتیک تغییر داده می‌شوند و تأثیر هر تغییر مستند می‌شود. دمای قالب، دمای پلاستیک، فشار تزریق، سرعت تزریق، زمان نگهداری فشار، زمان خنک‌سازی، همه بررسی می‌شوند تا بهترین ترکیب پیدا شود.
این فرآیند می‌تواند چندین روز طول بکشد. صدها یا حتی هزاران قطعه تولید می‌شود و هر دسته اندازه‌گیری و بررسی می‌گردد. هدف این است که پنجره فرآیندی وسیعی پیدا شود، به این معنی که حتی اگر شرایط کمی تغییر کنند، باز هم قطعات خوب تولید شوند. این پایداری در تولید انبوه بسیار مهم است، چرا که شرایط محیطی، تغییرات جزئی در مواد اولیه و سایش قالب در طول زمان، همگی می‌توانند فرآیند را تحت تأثیر قرار دهند.
برخی پارامترها به هم وابسته هستند و تغییر یکی بر دیگری تأثیر می‌گذارد. مثلاً اگر دمای قالب را افزایش دهید، ممکن است بتوانید فشار تزریق را کاهش دهید، اما در عوض زمان چرخه افزایش می‌یابد چون خنک‌سازی بیشتر طول می‌کشد. پیدا کردن تعادل مناسب بین کیفیت، سرعت و هزینه، هنر واقعی تنظیم قالب است. مهندسان با تجربه تیما می‌دانند که کدام پارامترها تأثیر بیشتری دارند و چگونه باید آنها را تنظیم کنند.

در پایان این مرحله، یک سری پارامترهای استاندارد برای تولید تعیین می‌شود و مستند می‌گردد. این دستورالعمل‌ها به اپراتورهای خط تولید داده می‌شوند تا در تولید انبوه از آنها استفاده کنند. همچنین، محدوده‌های قابل قبول برای هر پارامتر مشخص می‌شود تا اپراتورها بدانند که اگر از این محدوده‌ها خارج شوند، باید هشدار دهند و تنظیمات را اصلاح کنند.

چرخهنگهداری و بهبود مداوم

ساخت قالب پایان کار نیست، بلکه شروع زندگی آن است. در طول عمر خود، یک قالب تزریق ممکن است میلیون‌ها بار کار کند و در این مدت، نیاز به نگهداری و مراقبت دارد. پس از هر دوره تولید، قالب باید تمیز شود تا بقایای پلاستیک، روغن یا آلودگی‌ها برداشته شوند. اگر این بقایا روی سطح قالب بمانند، می‌توانند باعث ایجاد علائم روی قطعات بعدی شوند.
علاوه بر تمیزکاری، بازرسی منظم ضروری است. سطوح حفره برای خراش، سایش یا خوردگی بررسی می‌شوند. پین‌های پرتاب‌کننده و سرسره‌ها برای سایش و لقی چک می‌گردند. فنرها و بلبرینگ ها که اجزای مستهلک‌شونده و مصرفی هستند، به طور دوره‌ای تعویض می‌شوند. آب‌بندی‌ها و اورینگ‌ها نیز باید کنترل و در صورت نیاز تعویض شوند تا از نشتی جلوگیری شود.
اگر سایش قابل توجهی مشاهده شود، ممکن است نیاز به تعمیر باشد. بخش‌های سایش یافته را می‌توان دوباره جوشکاری کرد، سپس ماشین‌کاری و پولیش مجدد انجام داد تا به حالت اولیه برگردند. در برخی موارد، اگر سایش بسیار زیاد باشد، ممکن است لازم باشد بخشی از قالب کاملاً ساخته شود. این تعمیرات معمولاً خیلی سریع‌تر و ارزان‌تر از ساخت قالب جدید هستند.

همچنین، با گذشت زمان و تجربه تولید، ممکن است فرصت‌هایی برای بهبود قالب شناسایی شوند. شاید با افزودن یک کانال خنک‌کننده اضافی بتوان زمان چرخه را کاهش داد. شاید با تغییر در طراحی سیستم تهویه، کیفیت قطعات بهبود یابد. شاید با تعویض پین‌های پرتاب‌کننده با نوع بهتری، عمر آنها افزایش پیدا کند. قالب‌های خوب همیشه در حال تکامل هستند و با بازخورد از خط تولید، بهتر و بهتر می‌شوند.

هنر و علم در کنار هم قالبسازی را معنی می‌کند

ساخت قالب‌های تزریق پلاستیک ترکیبی از علم، مهندسی، هنر و تجربه است. این کار نیاز به دانش عمیق در زمینه مواد، ترمودینامیک، مکانیک سیالات و مکانیک جامدات دارد. نیاز به مهارت‌های پیشرفته ماشین‌کاری، توانایی خواندن نقشه‌های پیچیده و دقت بسیار بالا دارد. اما فراتر از همه اینها، نیاز به حس صنعتگری دارد، به توانایی دیدن جزئیات کوچک که می‌توانند تفاوت بزرگی ایجاد کنند.

یک قالب‌ساز ماهر می‌داند که کجا باید دقیق‌تر باشد و کجا می‌تواند تلرانس بیشتری بدهد. می‌داند که چگونه فولاد رفتار می‌کند، چگونه ابزارها می‌برند و چگونه پلاستیک جریان می‌یابد. این دانش از سال‌ها تجربه، از هزاران قالب ساخته شده، از اشتباهات و موفقیت‌ها می‌آید. هیچ کتاب یا دوره آموزشی نمی‌تواند جایگزین این تجربه عملی شود.

امروزه با پیشرفت تکنولوژی، ابزارهای جدیدی مانند شبیه‌سازی کامپیوتری، ماشین‌کاری CNC پیشرفته، چاپ سه‌بعدی فلزی و سیستم‌های اندازه‌گیری دقیق، کار را آسان‌تر کرده‌اند. اما همچنان، در قلب این صنعت، انسان قرار دارد. مهندسی که قالب را طراحی می‌کند، ماشین‌کار که آن را می‌سازد، تکنسینی که آن را تنظیم می‌کند و تعمیرکاری که آن را نگهداری می‌کند، همگی نقش حیاتی دارند. قالب‌های عالی حاصل کار تیمی هستند که با هم همکاری می‌کنند، از یکدیگر یاد می‌گیرند و به دنبال کمال هستند.

وقتی محصول نهایی را در دست می‌گیرید، یک قطعه پلاستیکی ساده به نظر می‌رسد. اما پشت آن، ماه‌ها طراحی، هزاران ساعت ماشین‌کاری، صدها تست و تنظیم، و تخصص و تجربه افرادی نهفته است که قالب آن را ساخته‌اند. این قالب است که کیفیت، قیمت و موفقیت محصول شما را تعیین می‌کند. سرمایه‌گذاری روی یک قالب خوب، سرمایه‌گذاری روی آینده محصول شماست.
